Характеристики и приложения на сачмени лагери с дълбок канал, сачмени лагери с ъглов контакт и аксиални сачмени лагери

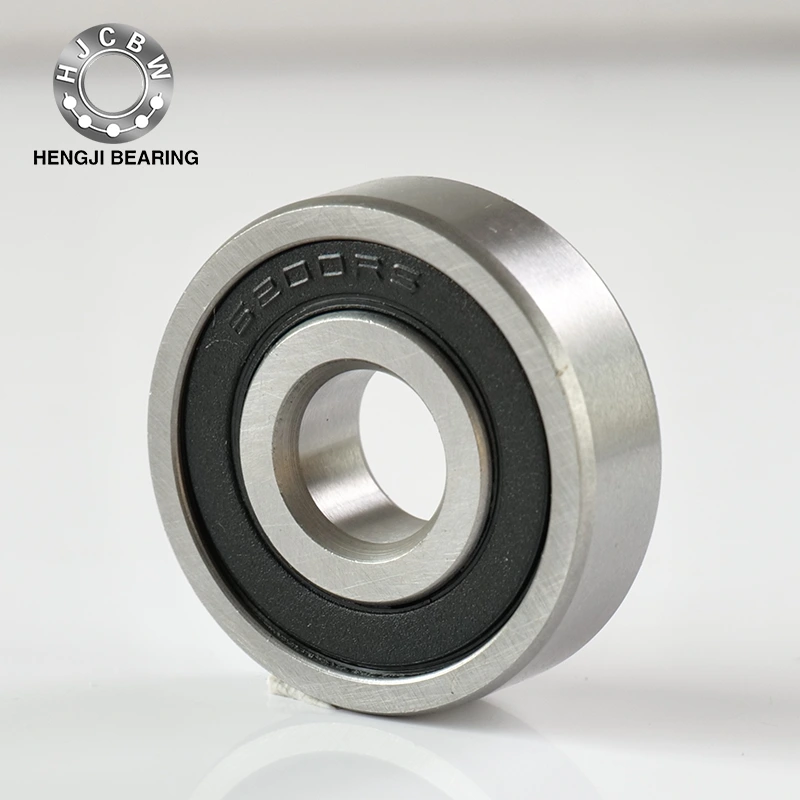

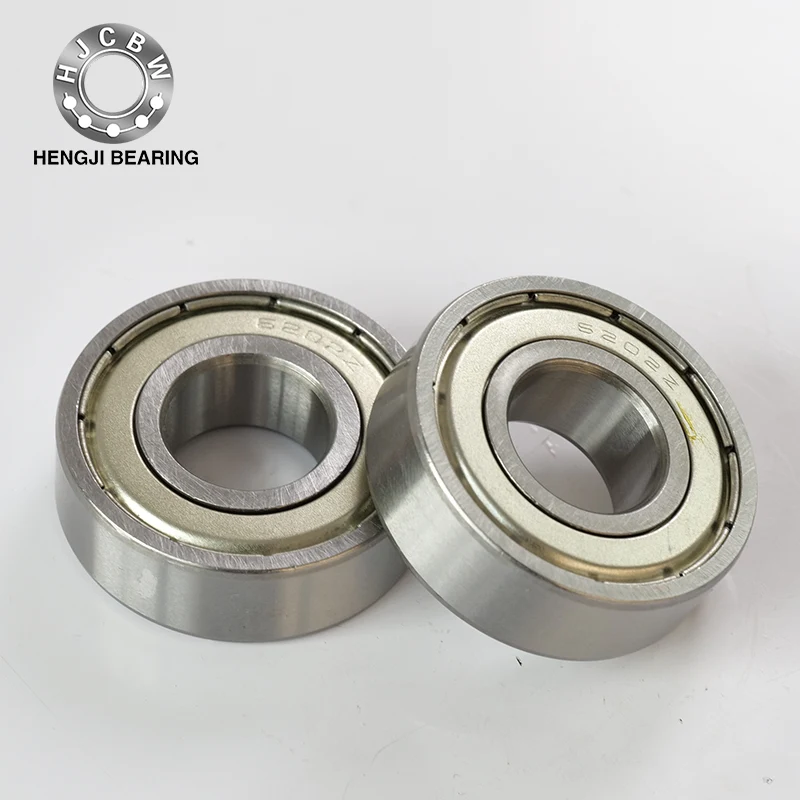

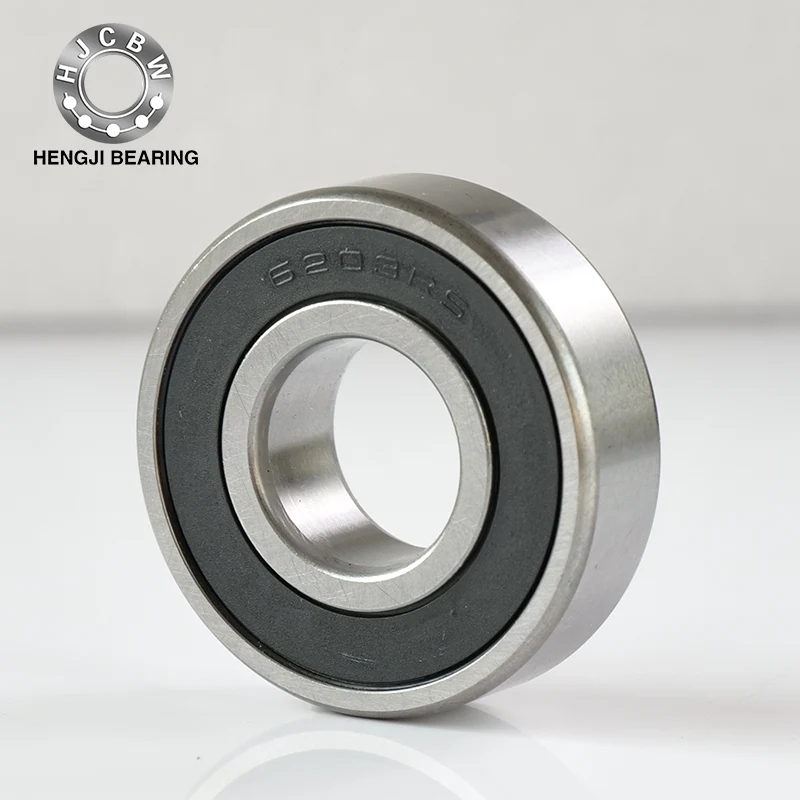

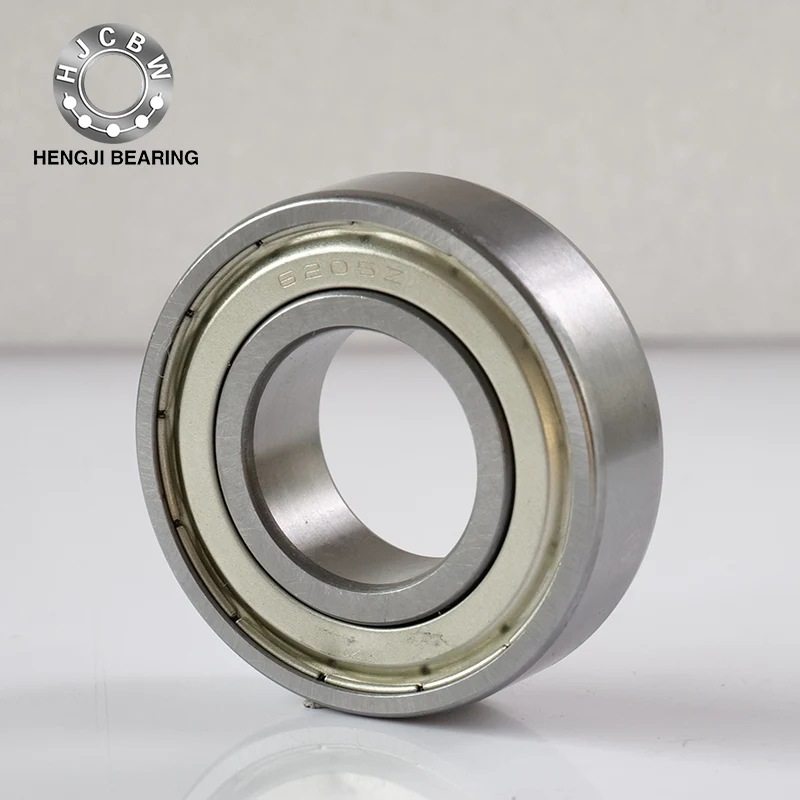

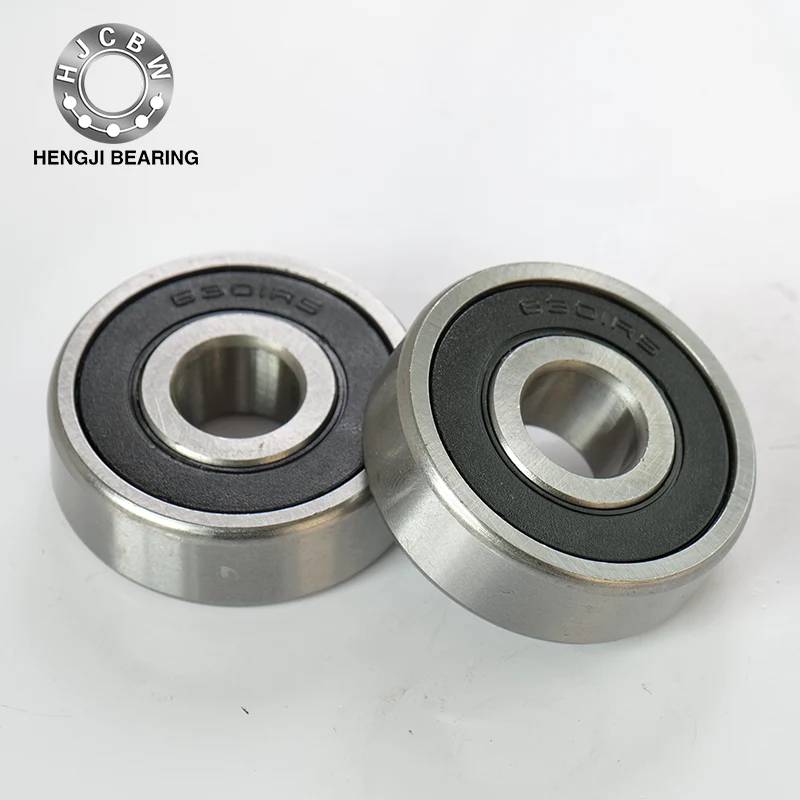

Сачмени лагери с дълбоки канали

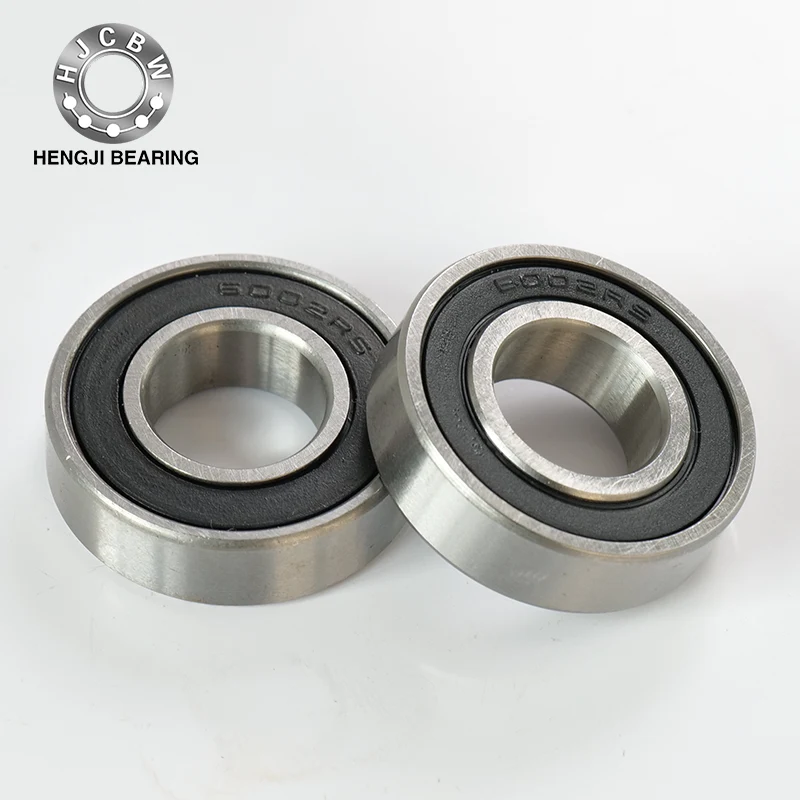

Характеристики:Сачмени лагери с дълбоки каналиса представителни търкалящи лагери с широк спектър на приложение. Те могат да издържат на радиални натоварвания и двупосочни аксиални натоварвания и са подходящи за приложения, които изискват нисък шум, високоскоростно въртене и ниски вибрации. Запечатаните лагери със стоманени прахови капаци или гумени уплътнения са предварително напълнени с подходящо количество грес. Лагерите със задържащи пръстени или фланци на външните пръстени са лесни за аксиално локализиране и монтиране в корпуса. Размерите на високотоварните лагери са същите като тези на стандартните лагери, но има жлеб за пълнене на вътрешния и външния пръстен, което увеличава броя на сачмите и номиналното натоварване.

Основно приложими клетки: стоманени щамповани клетки (вълнова форма, с форма на корона...единичен ред; S-образна...двоен ред), изрязани клетки от медна сплав или фенолна смола, формовани клетки от синтетична смола.

Основни приложения: Автомобили: задни колела, трансмисии и компоненти на електрически устройства.

Електротехника: двигатели с общо предназначение, домакински уреди.

Други: инструменти, двигатели с вътрешно горене, строителни машини, железопътни превозни средства, товаро-разтоварни машини, селскостопански машини, различни индустриални машини.

Ъглови контактни сачмени лагери

Характеристики: Има контактен ъгъл между пръстена и топката. Стандартните контактни ъгли са 15°, 30° и 40°. Колкото по-малък е контактният ъгъл, толкова по-благоприятен е за високоскоростно въртене. Колкото по-голям е контактният ъгъл, толкова по-голяма е аксиалната товароносимост. Едноредовите лагери могат да издържат на радиални натоварвания и еднопосочни аксиални натоварвания. DB комбинация, DF комбинация и двуредови лагери могат да издържат на радиални натоварвания и двупосочни аксиални натоварвания. Комбинацията DT е подходяща за случаи, когато еднопосочното аксиално натоварване е голямо и номиналното натоварване на единичен лагер е недостатъчно. Високоскоростните лагери тип ACH имат малък диаметър на сачмата и голям брой сачми. Те се използват най-вече в шпиндели на металорежещи машини. Сачмените лагери с ъглов контакт са подходящи за високоскоростно и прецизно въртене. Структурата е, че два едноредови сачмени лагера с ъглов контакт, комбинирани на гърба, споделят вътрешния и външния пръстен, които могат да издържат на радиални натоварвания и двупосочни аксиални натоварвания. Има и запечатани типове лагери без пълнеж.

Основно приложими клетки: клетки за щамповане на стоманени плочи (с форма на купа...единичен ред; S-образна форма, форма на корона...двоен ред), клетки от медна сплав или фенолна смола, клетки, оформени от синтетична смола.

Основни употреби: един ред: шпиндели на металорежещи машини, високочестотни двигатели, газови турбини, центробежни сепаратори, предни колела на малки автомобили, диференциални пиньонни валове.

Двуредови: маслени помпи, вентилатори Roots, въздушни компресори, различни трансмисии, горивни инжекционни помпи, печатни машини.

Аксиални сачмени лагери

Характеристики: Състои се от шайбовиден пръстен с канал, топка и клетка. Пръстенът на каналите, който съответства на вала, се нарича пръстен на вала, а пръстенът на каналите, който съответства на корпуса, се нарича пръстен на седлото. При двупосочни лагери средният пръстен е съчетан с вала. Еднопосочният лагер може да издържи на еднопосочни аксиални натоварвания, а двупосочният лагер може да издържи на двупосочни аксиални натоварвания (нито един не може да издържи на радиални натоварвания).

Основно приложими клетки: клетки за щамповане на стоманени плочи, клетки от медна сплав или фенолна смола, клетки от синтетична смола.

Основни приложения: автомобилни кормилни щифтове, шпиндели на машинни инструменти.
