Как сачмените лагери с дълбок канал и щит подобряват надеждността на оборудването?

Резюме на статията

Радиални сачмени лагери с щитсе използват широко в индустриално оборудване, електрически двигатели, автомобилни системи и прецизни машини. Тези лагери са проектирани да осигурят плавно въртене, намалено триене и дълъг експлоатационен живот, като същевременно предотвратяват навлизането на замърсители в конструкцията на лагера. Тази статия обяснява как функционират екранираните сачмени лагери с дълбок канал, техните структурни предимства, сценарии на приложение и как фирмите могат да изберат правилната спецификация. Предоставени са практически насоки за справяне с често срещаните проблеми, свързани с издръжливостта, задържането на смазване и оперативната ефективност.

Съдържание

• 1. Въведение в сачмените лагери с щит
• 2. Структура и принцип на работа
• 3. Основни предимства на екранираните лагери
• 4. Типични промишлени приложения
• 5. Спецификации на продукта и технически параметри
• 6. Как да изберете правилния екраниран лагер
• 7. Поддръжка и оптимизиране на експлоатационния живот
• 8. Често задавани въпроси
• 9. Заключение

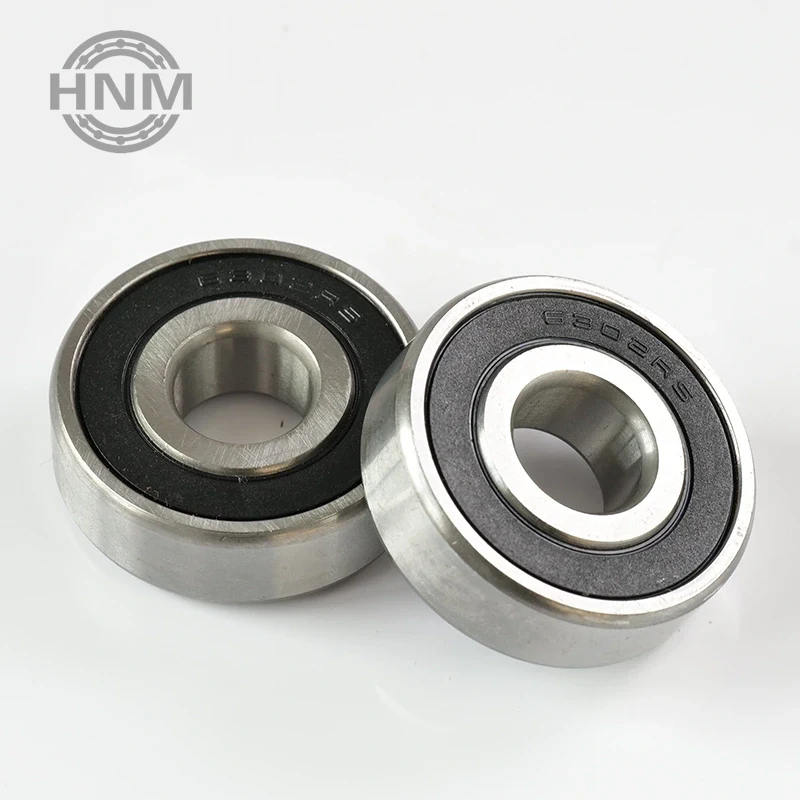

Въведение в сачмените лагери с дълбок канал и щит

Сачмените лагери с дълбок канал са едни от най-често използваните търкалящи лагери поради тяхната гъвкавост, висока ротационна производителност и проста структура. Когато са оборудвани със защитни екрани, тези лагери получават допълнително ниво на издръжливост и защита от замърсяване. Екранираният лагер включва тънки метални капаци, монтирани от едната или двете страни на лагера, за да предпази вътрешните компоненти от прах, отломки и външни частици.

Производителите в различни отрасли разчитат на екранирани лагери, за да поддържат стабилна работа в оборудване, което изисква постоянна точност на въртене. Електрически двигатели, вентилатори, помпи, конвейери и автомобилни възли често използват този дизайн на лагерите, тъй като той балансира производителност, ефективност на разходите и надеждност.

Компании като Hengji произвеждат сачмени лагери с дълбоки канали с екраниращи структури, които поддържат дългосрочна промишлена експлоатация. Тези лагери са проектирани да поддържат смазване, да намалят износването и да подобрят оперативната ефективност в взискателни среди.

Структура и принцип на работа

Разбирането как работят екранираните сачмени лагери с дълбок канал започва с изследване на тяхната вътрешна структура. Въпреки компактния си дизайн, тези лагери включват няколко ключови компонента, които работят заедно, за да осигурят плавно движение.

• Вътрешен пръстен
• Външен пръстен
• Търкалящи се топки
• Клетка (фиксатор на топката)
• Метално защитно покритие
• Грес за смазване

Търкалящите се топки се движат между вътрешния и външния пръстен по дълбоки канали. Тези жлебове позволяват на топките да поддържат както радиални натоварвания, така и умерени аксиални натоварвания. Когато валът се върти, топките се търкалят в каналите, минимизирайки триенето в сравнение с плъзгащия се контакт.

Защитната плоча играе съществена роля в системата. За разлика от напълно уплътнените лагери, щитовете не контактуват физически с вътрешния пръстен. Вместо това те създават тясна междина, която блокира замърсителите, като същевременно позволява на лагера да работи при по-високи скорости.

Този дизайн гарантира, че греста за смазване остава вътре в лагера за по-дълъг период, намалявайки изискванията за поддръжка и предпазвайки търкалящите се елементи от външно замърсяване.

Основни предимства на екранираните лагери

Сачмените лагери с дълбок канал и щит предоставят няколко предимства, които ги правят идеални за много механични системи. Техният дизайн подобрява издръжливостта, като същевременно поддържа висока ефективност на въртене.

1. Защита от замърсяване

Металните щитове предпазват вътрешните компоненти от прах, метални частици и други отпадъци, които могат да причинят преждевременно износване или повреда.

2. Задържане на смазване

Защитните капаци спомагат за задържането на смазващата грес в корпуса на лагера. Това подобрява стабилността на смазването и удължава сервизния интервал.

3. Възможност за висока скорост

Тъй като щитовете не контактуват с вътрешния пръстен, триенето е минимално. Това позволява на лагера да работи при високи скорости на въртене без прекомерно генериране на топлина.

4. Намалена поддръжка

Екранираните лагери често са предварително смазани и проектирани за дълъг експлоатационен живот, което намалява необходимостта от честа поддръжка или повторно смазване.

5. Ефективност на разходите

В сравнение със сложните уплътнени системи, екранираните лагери осигуряват ефективна защита с по-проста структура, което ги прави рентабилно решение за много индустриални приложения.

Типични промишлени приложения

Екранираните сачмени лагери с дълбок канал се използват широко в индустрии, които изискват стабилно въртене и дълъг експлоатационен живот. Тяхната надеждност ги прави подходящи както за тежки машини, така и за прецизно оборудване.

• Електрически двигатели
• Автомобилни трансмисии
• Охлаждащи вентилатори и духалки
• Индустриални помпи
• Скоростни кутии
• Конвейерни системи
• Домакински уреди
• Електрически инструменти

В електрическите двигатели, например, екранираните лагери намаляват риска от навлизане на прах в кухината на лагера. В конвейерните системи те помагат за поддържане на постоянно въртене при непрекъсната работа.

Продуктови спецификации и технически параметри

Изборът на правилния лагер изисква разбиране на няколко технически параметъра. По-долу е даден общ преглед на типичните спецификации, използвани за сачмени лагери с дълбок канал и щит.

Производители като Hengji произвеждат широка гама от размери и нива на натоварване, което позволява на инженерите да избират лагери, които отговарят на точните оперативни изисквания.

Как да изберете правилния екраниран лагер

Изборът на подходящ модел лагер включва няколко технически съображения. Инженерите и мениджърите по доставки трябва да оценят следните фактори, преди да изберат лагер.

Товароносимост

Определете дали лагерът трябва да поддържа радиални натоварвания, аксиални натоварвания или комбинация от двете. Капацитетът на натоварване пряко влияе върху размера и конструкцията на лагера.

Скорост на въртене

Високоскоростните приложения изискват лагери с прецизни производствени допуски и стабилни смазочни свойства.

Работна среда

Запрашените или замърсени среди се възползват значително от екранираните лагери, тъй като намаляват риска от вътрешно замърсяване.

Температурни условия

Лагерите, изложени на повишени температури, изискват състави на грес, които поддържат вискозитета и стабилността на смазване.

Инсталационно пространство

Компактните конструкции на оборудване може да изискват по-малки размери на лагера, като същевременно поддържат достатъчна товароносимост.

Работата с опитни производители като Hengji може да помогне да се гарантира, че избраният лагер отговаря както на механичните изисквания, така и на дългосрочните цели за надеждност.

Оптимизиране на поддръжката и експлоатационния живот

Въпреки че екранираните лагери са проектирани за минимална поддръжка, правилният монтаж и оперативни практики могат значително да удължат техния експлоатационен живот.

• Осигурете правилно подравняване на вала по време на монтажа
• Избягвайте прекомерно предварително натоварване или разместване
• Поддържайте подходяща работна температура
• Предотвратете излагането на корозивни химикали
• Използвайте правилни инструменти за монтаж, за да избегнете повреда

Редовната проверка на вибрациите, шума и работната температура може да помогне за ранното идентифициране на потенциални проблеми, предотвратявайки скъпи повреди на оборудването.

Често задавани въпроси

Q1: Каква е разликата между екранирани и запечатани лагери?

Екранираните лагери използват метални капаци, които не влизат в контакт с вътрешния пръстен, което позволява по-високи скорости на въртене. Уплътнените лагери използват гумени уплътнения, които контактуват физически с пръстена, осигурявайки по-силно уплътнение, но малко по-високо триене.

Въпрос 2: Могат ли екранираните лагери да бъдат повторно смазани?

Повечето екранирани лагери са предварително смазани и са проектирани за продължителна работа без повторно смазване. В някои промишлени инсталации обаче могат да се използват допълнителни системи за смазване в зависимост от конструкцията на лагера.

Q3: Екранираните лагери подходящи ли са за прашни среди?

да Защитните плочи помагат да се предотврати навлизането на прах и отломки в кухината на лагера, което ги прави подходящи за много индустриални среди.

Q4: Колко време издържат сачмените лагери с дълбоки канали и щит?

Експлоатационният живот зависи от условията на натоварване, работната скорост, температурата и практиките за поддръжка. При подходящи условия тези лагери могат да работят надеждно в продължение на много години.

Заключение

Сачмените лагери с дълбок канал и щит играят критична роля в съвременните механични системи, като осигуряват плавно въртене, надеждна опора на товара и подобрена защита от замърсяване. Техният балансиран дизайн им позволява да работят ефективно в голямо разнообразие от индустриални приложения, от електрически двигатели до конвейерно оборудване.

Производители катоХенгджипродължават да разработват висококачествени екранирани лагери, които отговарят на взискателните индустриални изисквания. С правилен избор, монтаж и работни практики, тези лагери могат значително да подобрят надеждността на оборудването и да намалят дългосрочните разходи за поддръжка.

Ако вашият проект изисква издръжливи и високопроизводителни сачмени лагери с дълбок канал с щит, професионалната поддръжка може да ви помогне да идентифицирате най-подходящите спецификации за вашето оборудване. За подробна информация за продукта и техническа помощ,свържете се с насднес, за да проучите персонализирани решения за лагери за вашето приложение.
